A feleségemnek volt egy gyerekkori NES konzolja tizenpár játékkal, viszont nem működött már régóta. Bekapcsoláskor pirosan villogott a lámpája, gondoltam, eldobós. Fel is akartam tenni egyszer az eBay-re, de végül nem tettem fel, mert valami adat nem úgy szerepelt és sose folytattam a listázási folyamatot.
Történt viszont, hogy a rokonságban valaki egy költözés kapcsán ki akarta dobni a régi VHS magnót olvasó CRT tévét mondván senki sem használ már szalagos magnót. Teljesen véletlenül ott jártam én is, aztán amikor indultunk volna a szeméttelepre, akkor rákérdeztem: nem adnák-e inkább nekem.
Vidd.
Vittem.
Gondoltam, ha van egy jó kis működő CRT monitorom, akkor már csak a Nintendót kéne működésre bírni. E helyett rendeltem inkább egyet a blokketről (svéd vatera) valami 35 ezer forintnak megfelelő összegbe került. Meg is jött, örültem, mint majom a farkának. Van monitor, van NES, lehet oldschool gaminget folytatni!
Volt még egy hátráltató faktor, mégpedig az, hogy a tévé antenna bemenetén nem sikerült semmiféle jelet kapni, ezért inkább rendeltem egy ilyen kábelt, ami passzolt a tv-hez:
Amikor minden összeállt, sikerült elindítani a játékot, pontosan kettő alkalommal, amúgy az is ugyanazt csinálta, mint Linda konzolja: pirosan villogott a lámpa, kép pedig egy szál se.
Kicsit utánaolvastam a témának és kiderült, hogy ez egy tipikus probléma és a Nintendo 72 PIN connectorját kell megvizsgálni, hogy néz ki. Leginkább ez szokott rozsdásodni, meg ott lépnek fel különféle problémák.
A biztonság kedvéért berendeltem egy ilyen 72 PIN connectort (Amazon link, tiszta), aztán amikor megjött, nekiestem a szétszerelésének. Erről remek videók vannak a neten, de egyáltalán nem bonyolult szétszedni. Csak arra kell figyelni, hogy meglegyenek a lépések a visszafelé úthoz is. Én ezt úgy szoktam, hogy felveszem kamerával hogy miket csavarozok ki és hogyan mozdítom le az elemet. Ebből azonnal látni lehet, hogyan kell visszahelyeznem majd.

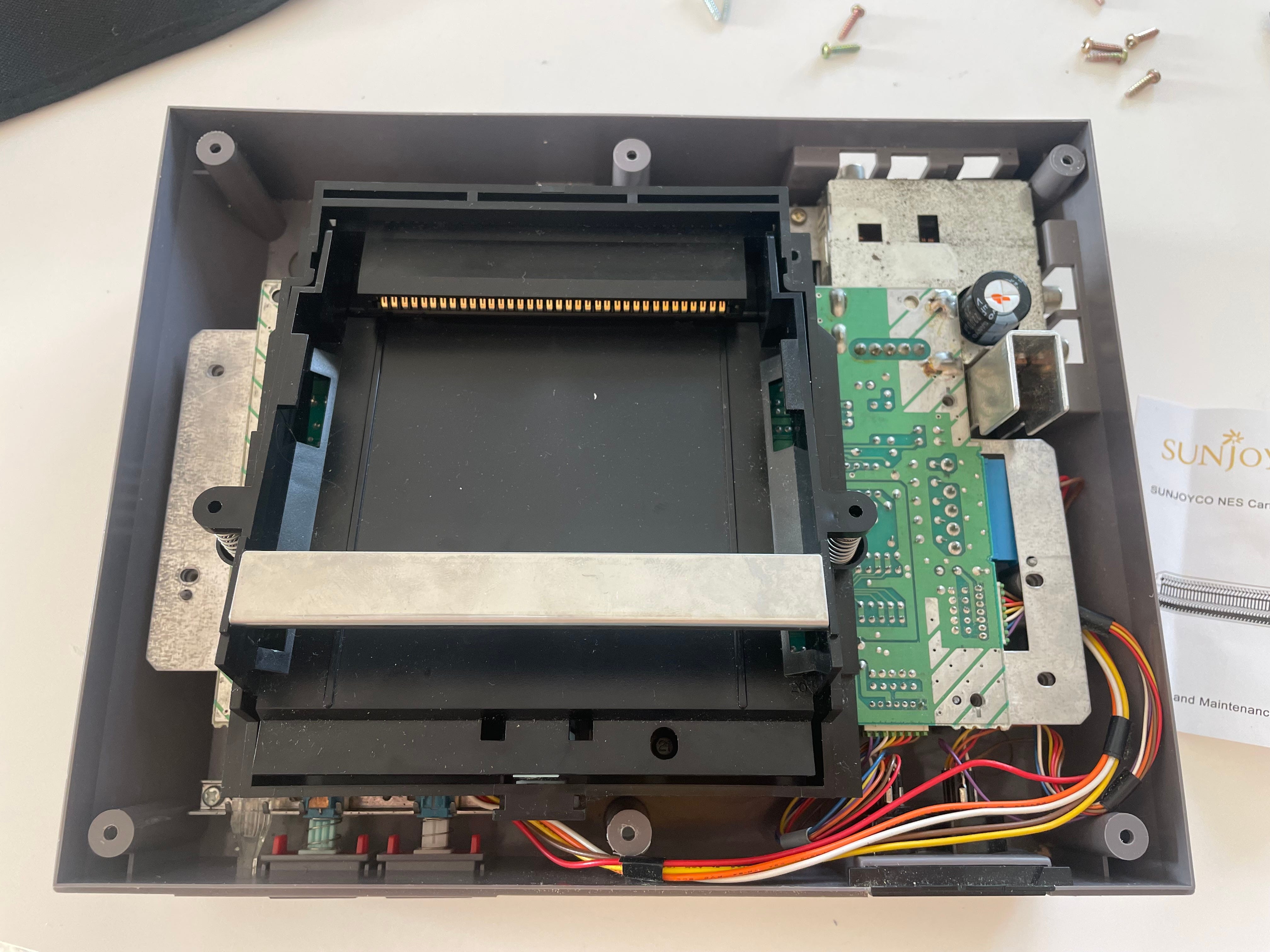

Tehát ott tartunk, hogy szétszereltem a rendelt NES-t:

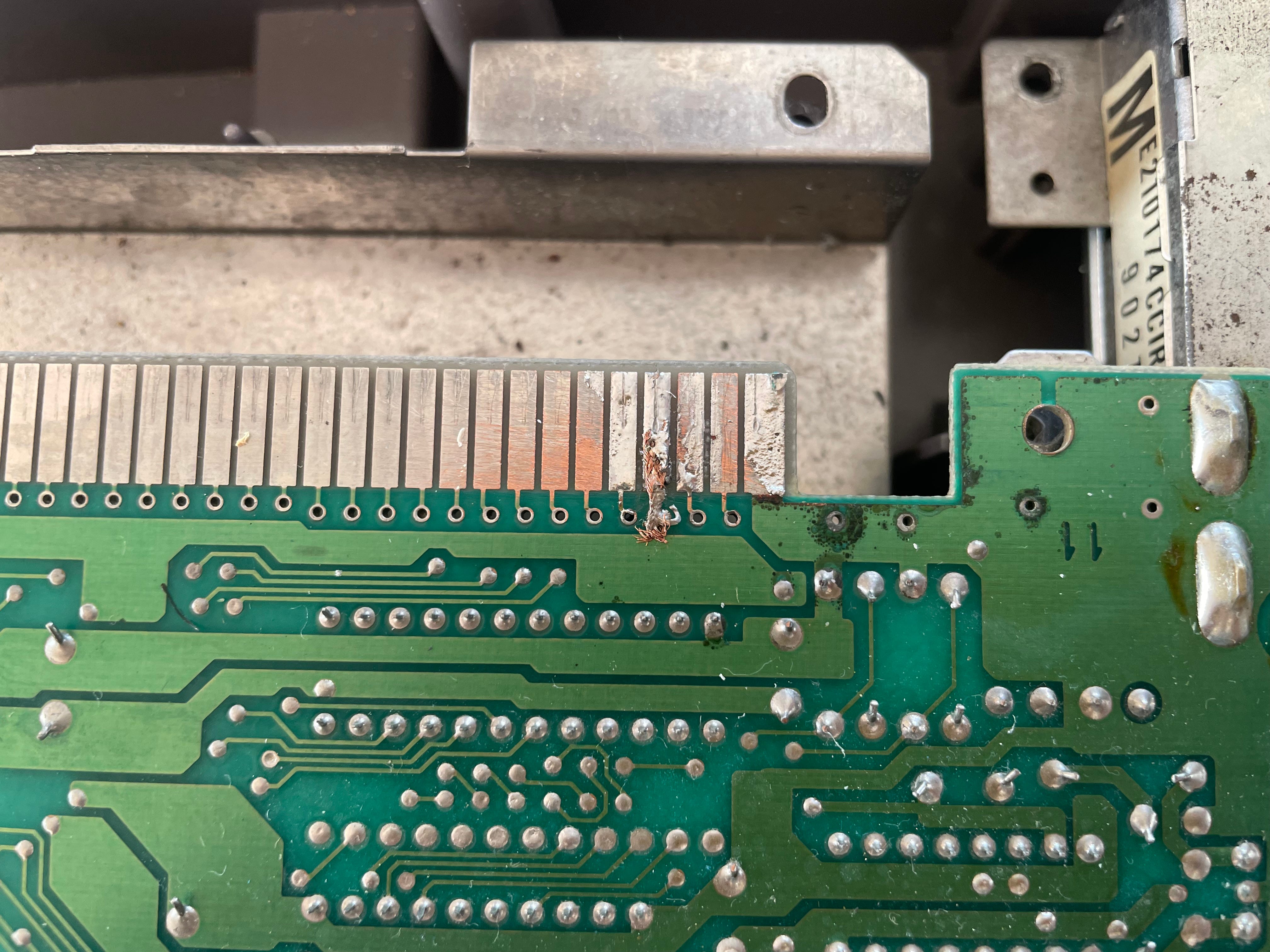

Amikor eltávolítottam a kazetta behelyező nyílást és a 72 PIN connectort, az alaplapon ez fogadott:
Valaki már piszkálta korábban, ráforrasztott valamit elég rondán stb. Ezt megjavítani nem lehetetlen, le kellene tisztítani az egészet, aztán megmérni multiméterrel, hogy jól továbbít, fixálni stb., de támadt inkább egy jobb ötletem.

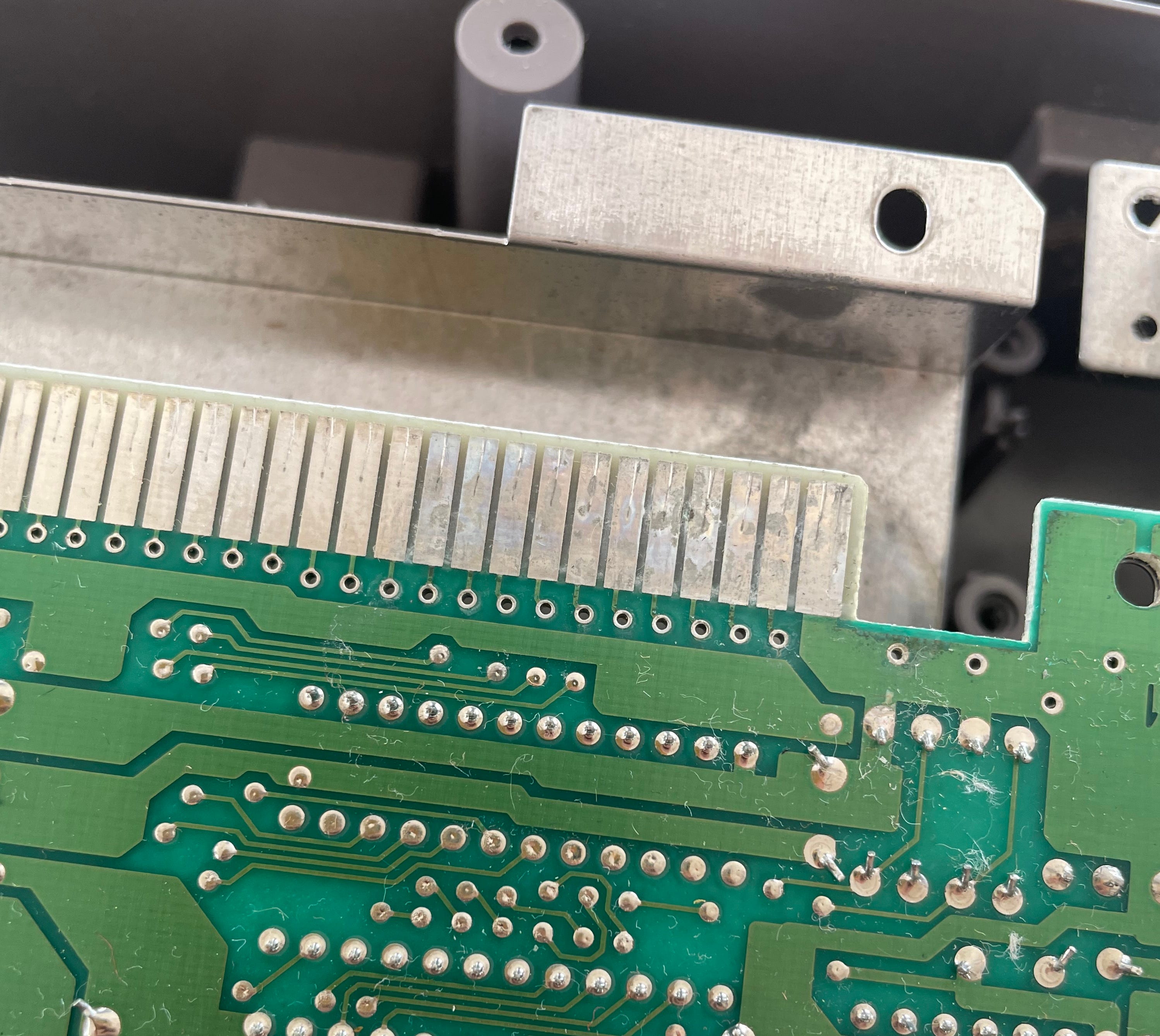

Mi lenne, ha szétszedném Linda konzolját is és megnézném abban mi van? Ez volt benne ugyanott:
Sokkal jobb a helyzet. Láthatóan ezt nem “javította” senki, csak elhasználódott. A 72 pines műanyag jobb oldala is hasonlóan nézett ki. Úgy döntöttem, hogy kicserélem a konnektort az újra, ezt meg letisztítom, aztán kipróbálom.
Egyszerű háztartási eszközökkel csináltam: AB oldalát egy fehérborecetbe mártott fülpiszkálóval dörzsöltem át, aztán bikarbonát porral itattam fel, végül szárazra töröltem. Szépen lejött róla minden, de nyilván a roncsolást nem oldotta meg. Ettől függetlenül az volt a feltételezésem, hogy az új konnektorral talán jó is lehet!
(Az összeszerelésnél a rendelt NES tetejét szereltem végül vissza, mert az nem barnult be annyira, mint Lindáé.)
Láss csodát: gyönyörűen működött!
A gyerekeknek nagyon tetszett a dolog, ki is próbáltunk 3-4 játékot azonnal. Vibráló, de nem nézhetetlen CRT képernyő, old school játékok, eredeti bugok.
Innentől kezdve ez egy 8 bites gaming station lesz a lakásban.
(Lindának van egy Super Nintendója is még régről, az se megy. Mindig van valami projekt lehetőség!)
